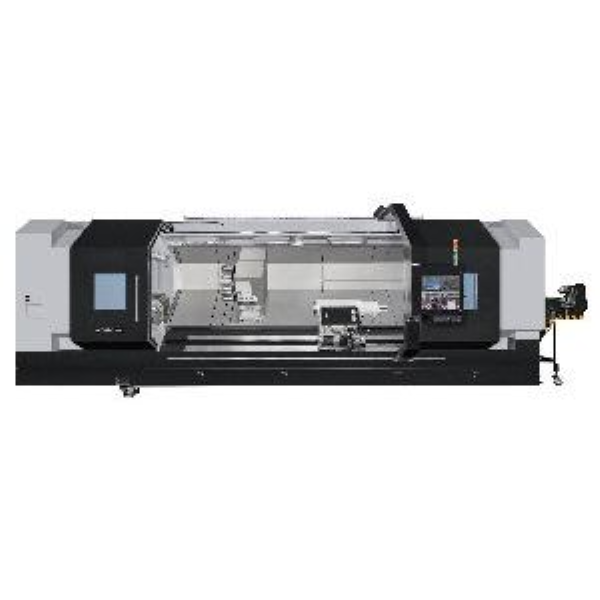

MT-624 / MT-624MC
- 特點
- 旋徑1米、加工長度達5米，符合工件大型化之產業趨勢。
- 45º斜床身設計，提供最佳排屑功能。。
- 高剛性刀塔及強力可程式尾座組合，搭配中心架（選配）足以應付大、長工件之重切削需求。
- 配備經研磨及硬化處裡之滑軌
產品特點
- 旋徑1米、加工長度達5米，符合工件大型化之產業趨勢。
- 45º斜床身設計，提供最佳排屑功能。。
- 高剛性刀塔及強力可程式尾座組合，搭配中心架（選配）足以應付大、長工件之重切削需求。
- 配備經研磨及硬化處裡之滑軌
產品規格 (*為可選配項目)
| GROUP | ITEM | MT-624 2200/3200/4200/5200 |
MT-624MC 2200/3200/4200/5200 |
|---|---|---|---|
| 工作範圍 | 床面旋徑 | 1200 mm | |
| 滑座旋徑 | 1000 mm | ||
| 最大加工直徑 | 1000 mm | 920 mm | |
| 最大加工長度 | *2100/3100/4100/5100 mm | ||
| 夾頭尺寸 | 21" *(opt:24"~32") | ||
| X軸行程 | 500+35 mm | ||
| Z軸行程 | *2200/3200/4200/5200 mm | ||
| 主軸最高轉速 | 1200 rpm | ||
| MC.銑削軸轉速 | - | 3000 rpm | |
| 主軸鼻端 | A2-15 *(opt:A2-20) | ||
| 主軸孔錐度 | 1/20 | ||
| 二軸傳動 | 控制器 | Fanuc *(opt:Siemens, Mitsubishi) | |
| 主軸馬達 | 37/45 kw | ||
| X軸馬達功率 | 6 kw | ||
| Z軸馬達功率 | 6 kw | ||
| X軸快速位移 | 12 m/min | ||
| Z軸快速位移 | 8 m/min | ||
| MC.銑削軸馬達 | - | 7.5/11 kw | |
| 滑軌形式 | 硬軌 /45° | ||
| 自動換刀裝置 | 儲刀倉刀具數 | 12 | |
| 內孔刀具座直徑 | Ø60 *(opt:Ø80) mm | Ø60 mm | |
| 尾座套筒直徑 | Ø235 mm | ||
| 尾座套筒行程 | 200 mm | ||
| 尾座行程 | *1880/2880/3880/4880 | ||
| 切削水系統 | 水箱容量 | 800 L | |
| 切削水流量 | 60 L/min | ||
| 機床尺寸 | 機台高度 | 2880 mm | |
| 占地面積 長度 | *6450/7450/8450/9450 mm | ||
| 占地面積 寬度 | 2940 mm | ||
| 機器重量 | *17000/18500/20500/22500 kg | ||
